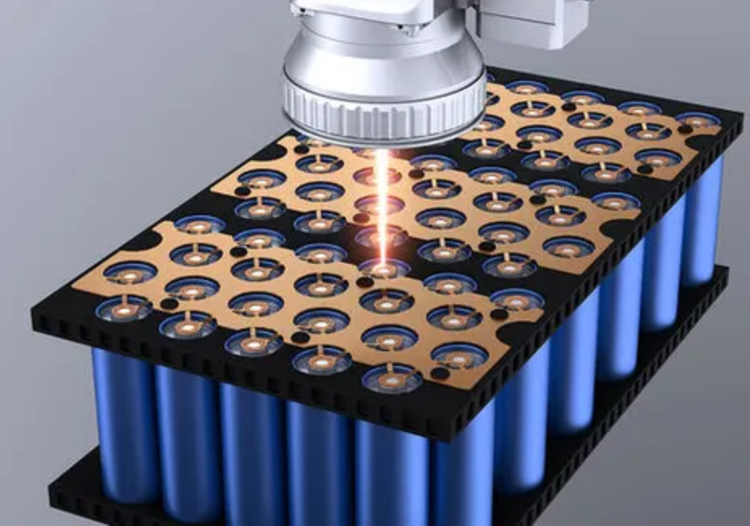

Ym maes gweithgynhyrchu batri cerbydau trydan (EV), mae weldio laser yn dechnoleg sylfaenol sy'n darparu manwl gywirdeb uchel, dibynadwyedd ac effeithlonrwydd wrth gysylltu celloedd batri a bariau bysiau. Gall weldio laser gynhyrchu celloedd a chydrannau batri ansawdd cyson a galluogi dyluniadau batri EV mwy cymhleth a pherfformiad uwch. Fodd bynnag, er mwyn defnyddio manteision diymwad weldio laser yn llawn, mae rhai ffactorau allweddol y mae'n rhaid eu hystyried cyn i gynhyrchu batri ddechrau, o offer i sicrhau ansawdd (QA).
Dewiswch ddull clampio
Mae dau ddull sylfaenol o ddylunio offer ar gyfer pwyso bariau bysiau neu blatiau casglwr ar derfynellau celloedd: mwgwd sodr neu glampio un gell. Mae dewis y ddau ddull clampio hyn yn cael effaith fawr ar effeithlonrwydd cynhyrchu a gallu i addasu.
Mae masgio sodr yn darparu cyflymder ac effeithlonrwydd trwy glampio'r bar bws i gelloedd lluosog ar yr un pryd, ond yr anfantais yw bod yn rhaid i oddefiadau dimensiwn fod yn dynnach i sicrhau cyswllt bar bws-i-gell digonol dros ardal fawr. Mewn cyferbyniad, gall clampio celloedd sengl ddarparu ar gyfer mwy o amrywiadau mewn trefniant celloedd neu geometreg, symleiddio cynhyrchu a lleihau costau. Fodd bynnag, daw'r hyblygrwydd hwn ar gost cyflymder. Gall weldio laser ddarparu cyflymderau weldio bar bws-i-gell uchel, weithiau'n rhagori ar ddwsin o gelloedd yr eiliad, ond mae dulliau clampio arafach yn cyfyngu ar gyflymder weldio.
Sicrhewch fod yr uned yn cael ei gosod yn gywir
Mae weldio laser yn broses eithriadol o fanwl gywir a rhaid i leoliad y celloedd batri fod yn gyson ac yn fanwl gywir i sicrhau weldiadau unffurf. Gall amrywiadau yn nhrefniant celloedd yn y pecyn batri arwain at weldio wedi'u camlinio neu dreiddiad weldio annigonol, gan gyfaddawdu ar gyfanrwydd strwythurol. Yn gyffredinol, mae dyluniadau deiliad celloedd tynnach yn lleihau amrywiadau yn safle'r gell ond gallant gyflwyno risg o or-gywasgu a difrod celloedd wrth eu gosod. Mae optimeiddio dyluniad y pecyn batri a lleihau bylchau gan ddefnyddio canllawiau alinio yn gwella hygyrchedd ac ansawdd weldio.
Nid yw dylunio bariau bysiau yn ymwneud â pherfformiad yn unig
Mae dylunio bar bws effeithiol neu gasglwr cyfredol yn fwy na optimeiddio perfformiad trydanol yn unig. Mae trwch yn pennu stiffrwydd a hyblygrwydd, ac mae ffactorau fel trwch yn cael effaith ar yr offer a'r paramedrau laser gorau posibl. Mae bariau bysiau mwy trwchus, a ddefnyddir yn nodweddiadol mewn celloedd prismatig, yn cario cerrynt yn effeithlon ond maent yn anodd eu plygu i gysylltu â'r terfynellau batri. Yn ogystal, mae deunyddiau mwy trwchus yn cynyddu amser treiddiad laser.
Mae deunydd bar bws yn ystyriaeth benodol wrth ddylunio bariau bysiau batri EV. Mae copr wedi bod yn ddeunydd o ddewis ers amser maith ar gyfer bariau bysiau a swyddogaethau batri EV eraill oherwydd ei ddargludedd trydanol da. Fodd bynnag, mae alwminiwm yn ennill poblogrwydd fel dewis arall yn lle bariau bysiau copr oherwydd ei briodweddau trydanol da tra hefyd yn lleihau pwysau'r pecyn batri. Mae bariau bysiau alwminiwm fel arfer yn hanner pwysau bariau bysiau copr.
Yn ffodus, gall laserau sydd wedi'u cynllunio'n benodol ar gyfer weldio batri EV gynnal cyflymderau weldio uchel ac ansawdd weldio rhagorol ar gyfer ystod eang o ddyluniadau a deunyddiau bar bws. Mae laserau weldio batri fel arfer yn darparu trawst â ffocws uchel gydag ansawdd trawst uchel, gan ganiatáu ar gyfer treiddiad weldio cyflym heb barth mawr yr effeithir arno gan wres.
Cynllunio ar gyfer gofynion gwaredu batri
Gyda miliynau, os nad biliynau, o weldio bar bws-i-gell yn cael eu gwneud gan wneuthurwyr batri EV bob blwyddyn, mae awtomeiddio effeithlon yn hollbwysig. Mae yna lawer o ffactorau sy'n gyrru dyluniad batri, ond mae lleoliad y terfynellau mewn cell silindrog yn enghraifft dda.
Gellir dylunio celloedd silindrog gyda'r terfynellau positif a negyddol ar y top, neu gyda'r derfynell gadarnhaol ar y top a'r derfynell negyddol ar y gwaelod. Mae dewis y ddau ddyluniad hyn yn pennu cyflymder a chymhlethdod cynhyrchu. Mae'r dyluniad top/gwaelod traddodiadol yn symleiddio dyluniad bar bws ond mae angen cam trin celloedd ychwanegol i fflipio'r cynulliad drosodd ar gyfer yr ail weldio. Gyda chyflwyniad y gell 4680, mae'r dyluniad uchaf/uchaf wedi dod yn fwy cyffredin, sy'n caniatáu ar gyfer cylchoedd cynhyrchu cyflymach a llai o drin celloedd, ond mae angen lleoliad weldio manwl gywir o fewn goddefiannau tynn, yn ogystal â dyluniadau bar bws mwy cymhleth.
Waeth beth yw dyluniad y batri neu ofynion weldio batri, mae weldio laser yn addas iawn ar gyfer awtomeiddio. Gall system weldio laser batri cerbydau trydan effeithiol fodloni gofynion amrywiol gamau cynhyrchu o Ymchwil a Datblygu i gynhyrchu màs, a gallant fodloni gofynion trin llwydni a batri.
Ymgorffori proses sicrhau ansawdd gadarn
Mae weldio laser yn broses hynod sefydlog ac ailadroddadwy pan fydd gan y celloedd sy'n dod i mewn ansawdd a goddefiannau arwyneb cyson. Fodd bynnag, os oes amrywiadau annisgwyl mewn nodweddion dimensiwn neu leoliadol, gall methiannau weldio arwain. Gall weldio diffygiol arwain at ailweithio neu sgrap drud, ac yn yr achos gwaethaf, methiant trychinebus y cynnyrch terfynol. Felly, mae angen mesur a phrofi pob weldiad bws-i-derfynell yn gywir ac yn effeithlon.
Mae profion dinistriol yn rhoi canlyniadau cywir ond mae'n gostus ac nid yw'n mesur pob weld. Mae dulliau fel ffotodiodau yn mesur pob weld wrth iddo fynd yn ei flaen, ond dim ond yn darparu mesuriadau anuniongyrchol gyda chanlyniadau is -optimaidd. Mae gweithgynhyrchwyr batri EV yn troi fwyfwy at fesur weldio amser real. Mae mesur weldio amser real yn mesur ffactorau hanfodol fel dyfnder weldio yn uniongyrchol yn ystod y broses weldio, gan ddarparu data cywir iawn sy'n debyg i brofion dinistriol. Yn ogystal, gall tueddu data mesur weldio ganfod drifft proses, gan helpu gweithgynhyrchwyr batri i atal weldio annerbyniol yn y dyfodol.
