Wrth Siapio Beam, rydym yn aml yn golygu defnyddio lensys siapio trawst, lensys, microlensau neu ffibrau siâp gwahanol i gael effaith homogenaidd ar y man golau. Yma rydym yn cyflwyno dull newydd: Technoleg weldio BrightLine o TRUMP, gan ddefnyddio ffibr 2-mewn-1 (Ffigur 1), sy'n cynnwys craidd ffibr mewnol a chylch ffibr allanol. Mae'r ddau drawst wedi'u harosod i weithredu ar yr ardal brosesu.
Ffigur 1 2-mewn-1 technoleg ffibr TRUNP
Yn y Broses Treiddiad Dwfn, mae'r metel yn y lleoliad bach yn cael ei doddi a'i anweddu gan y gwres laser, gan gynhyrchu stêm pwysedd uchel ar waelod y twll bach. Mae'r stêm yn cael ei daflu o'r gwaelod gan arwain at golli deunydd, a elwir hefyd yn spatter. Mae'r broses gyfan yn debyg i ddŵr berwedig gartref sy'n cynhyrchu swigod yn barhaus. Wrth ddefnyddio trawst siapio 2-yn-1, mae'r ffibr cylch allanol yn darparu ardal fwy o "byffer" o amgylch y micro-agorfa, gan ganiatáu i'r anwedd pwysedd uchel ddianc. Mae'r trawst cylch allanol yn helpu i greu proses weldio fwy sefydlog gyda thoddi dyfnach.

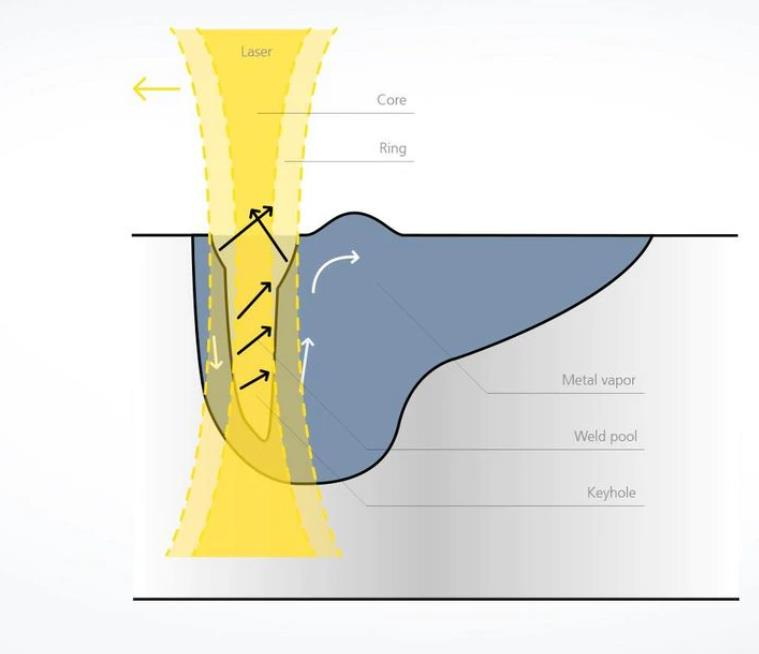

Ar yr un pryd, mae'r trawst cylch allanol yn newid cyfeiriad llif hylif metel y pwll tawdd (Ffigur 2). Mae llif carlam metel tawdd tuag at yr wyneb yn cael ei allwyro i'r ochr o dan ddylanwad pwls y trawst cylch. Felly, o dan effaith gyfunol y ddau newid uchod, mae wedi'i brofi'n arbrofol y gall y dechneg siapio ffibr mewnol ac allanol leihau'r spatter 90 y cant.
Ffigur 2 Newid y pwll toddi o dan weithred trawstiau mewnol ac allanol

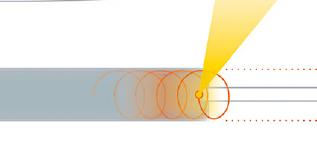

Mae'r taflwybr osgiliad pelydryn i'w weld yn y ffigur isod. Ar gyfer rhai prosesau weldio casgen a glin, lle mae bylchau rhwng rhannau a dim deunydd llenwi, ac mae weldio laser confensiynol yn dilyn llinell syth ar hyd y bwlch, nid yw'n bosibl weldio'n effeithiol. Felly, mae osciliad trawst (Oscillation neu Wobble) yn cael ei ddwyn i mewn, lle mae llinellau syth a symudiadau i fyny ac i lawr yn cael eu harosod i greu troell (Ffigur 3), gan gynyddu ardal y pwll tawdd lle mae'r hylif metel yn llenwi'r bwlch ar gyfer weldio. Mae gan ddefnyddio osciliad trawst y fantais ychwanegol o wneud iawn am wallau dimensiwn yn y rhan, lleihau mandylledd a chynyddu estheteg y weldiad a sefydlogrwydd y broses weldio.
Ffigur 3 Mudiant llinell syth a thaflwybr arosodedig osciliad i fyny ac i lawr
Gall defnyddio cyfuniad o siapio trawst ac osciliad trawst wella sefydlogrwydd y broses weldio ymasiad dwfn yn fawr, weldadwyedd aloi alwminiwm a dur cryfder uchel, ac osgoi microcracio yn effeithlon. Fodd bynnag, ar gyfer rhai deunyddiau, mae micro-gracio ar hap yn dal i fodoli. Mae'r ffigurau 4-6 isod yn dangos perfformiad weldio aloi alwminiwm cyfres 6XXX o dan dri chyflwr siapio trawst, osciliad trawst, a siapio trawst ac osciliad.
Ffigur 4 Effaith trawst microsgopig siâp adran weldio
Ffigur 5 effaith microsgopig trawst siglen weldio trawstoriad
Ffigur 6 Effaith siapio trawst microsgopig a thrawstoriad weldio swing trawst
