01 Cyflwyniad Papur:
Defnyddir dur di-staen austenitig yn eang mewn meysydd hanfodol megis pŵer niwclear, adeiladu llongau, a llongau pwysau oherwydd ei briodweddau mecanyddol rhagorol a'i ymwrthedd cyrydiad. Ar gyfer gweithgynhyrchu cydrannau strwythurol plât trwchus yn y meysydd hyn, mae weldio laser dwysedd ynni uchel yn cynnig manteision dros weldio arc traddodiadol, megis mewnbwn gwres is a chyflymder weldio cyflymach, sy'n helpu i wella perfformiad ar y cyd. Fodd bynnag, mae weldio gwifren laser traddodiadol yn wynebu heriau sylweddol o'i gymhwyso i weldio bwlch trwchus plât cul. Ar y naill law, er mwyn cyflawni treiddiad dwfn, mae'r broses weldio fel arfer yn defnyddio'r modd "twll clo", ond mae'r twll clo dwfn a chul hwn yn hynod ansefydlog, yn dueddol o gwympo a dal nwy, gan arwain at nifer fawr o ddiffygion mandylledd yn y weldiad. Ar y llaw arall, er y gall defnyddio modd "dargludiad gwres" mwy sefydlog leihau mandylledd, mae ei ddyfnder treiddiad yn rhy fas, gan arwain at effeithlonrwydd weldio isel ac mae angen mwy o docynnau weldio i gwblhau weldio plât trwchus. Mae hyn nid yn unig yn cynyddu mewnbwn gwres cronnol a straen gweddilliol ond gall hefyd arwain at ddiffyg ymasiad ar waliau ochr y rhigol oherwydd egni laser dwys. Felly, mae sut i osgoi diffygion megis mandylledd a diffyg ymasiad yn effeithiol wrth sicrhau sefydlogrwydd weldio yn dagfa dechnegol y mae angen mynd i'r afael â hi ar frys ym maes weldio laser plât trwchus. Er mwyn mynd i'r afael â'r heriau uchod, mae technoleg osciliad trawst laser, fel dull rheoli ynni uwch, yn dangos potensial mawr. Trwy wneud y trawst laser yn osciliad ar amledd uchel ar hyd y llwybr weldio, gellir rheoli dosbarthiad ynni laser yn weithredol, a gellir gwella ymddygiad dynameg hylif y pwll tawdd, gan effeithio'n gadarnhaol ar sefydlogrwydd y broses weldio a ffurfio weldio.
02 Crynodeb Testun Llawn:
Mae'r astudiaeth hon yn dangos yn reddfol effeithiau sylweddol technoleg osciliad: gyda chyflwyniad amlder ac osgled osgiliad, mae'r mandyllau trwchus a geir yn gyffredin mewn dulliau traddodiadol yn cael eu hatal yn effeithiol, hyd yn oed i'r pwynt o ddileu llwyr. Fodd bynnag, mae gwerth yr ymchwil hwn yn mynd ymhell y tu hwnt i hyn; mae ei hanfod yn gorwedd yn y datguddiad manwl o'r mecanweithiau ffisegol gwaelodol trwy dechnegau uwch megis ffotograffiaeth cyflymder uchel. Canfu'r astudiaeth fod technoleg osciliad yn ail-lunio'r broses weldio mewn dwy ffordd. Yn gyntaf, mae'n trawsnewid y "twll clo" dwfn, anwadal yn wreiddiol, yn sianel dawdd ehangach, fwy sefydlog a hirach. Mae hyn nid yn unig yn lleihau ffurfiant swigod yn y ffynhonnell ond, yn bwysicach fyth, yn darparu digon o lwybrau dianc i fyny ar gyfer y swigod sydd eisoes wedi ffurfio. Yn ail, mae osgiliad amledd uchel yn achosi effaith droi fortecs cryf yn y pwll tawdd. Mae'r weithred gynhyrfus hon, ar y naill law, yn dosbarthu gwres yn gyfartal i waliau ochr y rhigol, gan ddatrys problem ymasiad anghyflawn yn llwyr; ar y llaw arall, mae'n gweithredu fel trowr, gan gynhyrfu'r pwll tawdd yn weithredol, gan helpu swigod i ddatgysylltu oddi wrth y blaen solidification a chyflymu eu diarddel. At hynny, mae'r llif pwll tawdd cryf hwn yn gwneud y gorau o ficrostrwythur y wythïen weldio, gan dorri ar draws twf grawn colofnog bras a hyrwyddo mireinio grawn, gan osod y sylfaen ar gyfer cyflawni priodweddau mecanyddol uwch. Yn olaf, mae paratoad llwyddiannus o ddiffyg 40 mm o drwch-cymalau weldio rhydd, a ddangosir gan ganlyniadau profion nad ydynt yn ddinistriol, yn cadarnhau'n rymus dolen gaeedig gyflawn y dechnoleg hon o ddamcaniaeth i ymarfer, gan ddarparu arweiniad damcaniaethol amhrisiadwy a datrysiadau proses ar gyfer cymhwyso peirianneg weldio laser plât trwchus.
03 Dadansoddi Delwedd a Thestun
Mae Ffigur 1 yn dangos yn glir y cyfluniad system arbrofol a ddefnyddiwyd yn yr astudiaeth hon, sef diagram sgematig o'r egwyddor weldio porthiant gul gwifren osgiladu laser-bwlch. Mae nifer o gydrannau craidd wedi'u darlunio'n fanwl: mae pen laser pŵer uchel yn arbelydru'n fertigol i lawr, gyda'i belydr laser wedi'i ganolbwyntio ar weithfan plât trwchus gyda rhigol cul-bwlch; mae mecanwaith bwydo gwifren yn bwydo'r wifren weldio o'r ochr a'r blaen yn union i'r ardal ryngweithio rhwng y trawst laser a'r pwll tawdd, gan ddarparu metel llenwi ar gyfer y weldiad; ar yr un pryd, mae ffroenell nwy amddiffynnol yn gyfechelog neu'n ochrol yn chwythu nwy anadweithiol allan i atal y metel tawdd rhag ocsideiddio ar dymheredd uchel. Mae cylch sgematig chwyddedig yn dangos yn glir bod y sbot laser, wrth symud ar hyd y cyfeiriad weldio, hefyd yn mynd trwy symudiad cyfnodol amledd uchel ar hyd taflwybr rhagosodedig yn yr awyren X{-Y.
Ffigur 2,
trwy ddelweddau archwilio pelydr X nad ydynt yn ddinistriol, yn datgelu'n weledol rôl bendant osciliad pelydr laser wrth atal diffygion mandylledd. Mae'r ffigur hwn fel arfer yn cynnwys nifer o ddelweddau pelydr-X wedi'u cyfosod, gan gymharu ansawdd mewnol weldio o dan amodau weldio gwahanol. Mae'r sampl gwaelodlin ar y chwith (heb osgiliad) yn dangos wythïen weldio wedi'i llenwi â nifer o fandyllau trwchus. Mae'r smotiau du hyn yn dangos, yn y modd weldio treiddiad dwfn traddodiadol, bod llawer iawn o nwy yn cael ei ddal a'i ddal gan y metel sy'n caledu'n gyflym, gan arwain at ddiffygion difrifol. Mae'r delweddau ar y dde, fodd bynnag, yn dangos y canlyniadau ar ôl cymhwyso gwahanol baramedrau osciliad. Gallwn arsylwi'n glir, wrth i'r osgled osgiliad gynyddu, bod nifer y mandyllau yn y wythïen weldio yn gostwng yn sydyn, ac mae eu dosbarthiad yn mynd yn deneuach. Pan fydd y paramedrau oscillation wedi'u optimeiddio i werth penodol, mae'r diffygion mandylledd yn y wythïen weldio yn cael eu dileu bron yn gyfan gwbl, gan arwain at wythïen weldio drwchus a glân. Y casgliad yw bod osciliad pelydr laser yn ffordd hynod effeithiol o atal diffygion mandylledd mewn weldio laser â bwlch trwchus plât cul. Mae hyn yn dangos, trwy reoli'r dosbarthiad ynni yn rhesymegol, y gellir gwella sefydlogrwydd y broses weldio yn sylfaenol, gan ddarparu llwybr proses hanfodol ar gyfer cyflawni weldio o ansawdd uchel.

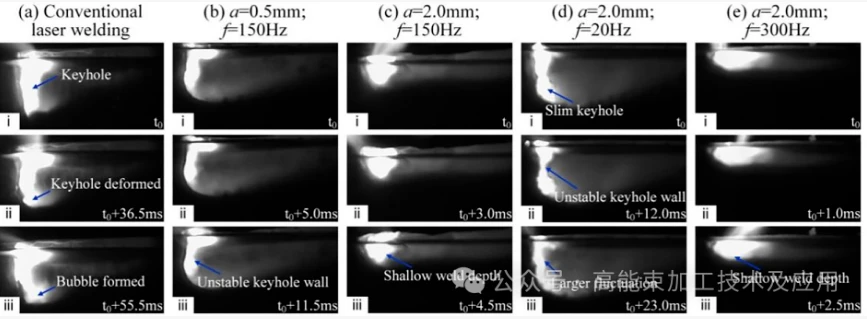

Mae Ffigur 3 yn defnyddio technoleg camera cyflymder uchel i ddal a chymharu ymddygiad deinamig y "twll clo" ar wyneb y pwll tawdd yn ystod y broses weldio. Mae'r ffigur hwn fel arfer yn cynnwys dwy set o ddelweddau dilyniannol neu fframiau fideo. O dan amodau nad ydynt yn osgiliadu, mae'r delweddau'n dangos bod agoriad y twll clo yn gul iawn a'i morffoleg yn hynod ansefydlog, yn arddangos amrywiadau treisgar, cyfangiadau aml, a chwympiadau. Yr ymddygiad ansefydlog hwn yw achos uniongyrchol cynnwrf metel tawdd, atal nwy cysgodi, a ffurfio swigod. Mewn cyferbyniad, ar ôl cymhwyso paramedrau osciliad wedi'u optimeiddio, mae morffoleg twll clo yn newid yn sylfaenol: mae ei agoriad yn dod yn sylweddol ehangach a mwy crwn, ac mae'n cynnal ffurf gymharol sefydlog trwy gydol y broses weldio, gydag oes estynedig iawn.
Mae Ffigur 4 yn dangos canlyniad terfynol weldio casgen plât dur di-staen 40 mm o drwch gan ddefnyddio'r broses weldio oscillaidd laser wedi'i optimeiddio. Mae'r ddelwedd hon yn ffotograff metallograffig croes-adrannol macrosgopig o'r wythïen weldio caboledig ac ysgythru, sy'n arddangos yr ardal uniad gyfan yn gyfan gwbl o'r gwaelod i'r brig. Mae'r ddelwedd yn dangos bod y sêm weldio, a ffurfiwyd gan ddwsinau o haenau o gleiniau weldio, yn cyflawni bondio metelegol perffaith gyda'r bevels metel sylfaen ar y ddwy ochr, heb unrhyw ddiffygion gweladwy megis diffyg ymasiad, cynhwysiant slag, neu graciau. Mae pob haen gleiniau weldio yn unffurf ac yn drwchus, gyda thrawsnewidiadau llyfn rhwng haenau. Yn bwysicach fyth, wedi'i gyfuno â chanlyniadau archwiliad pelydr-X, mae'n profi nad oes unrhyw ddiffygion cyfeintiol megis mandyllau o fewn y sêm weldio trwy gydol ei drwch cyfan. Mae hyn yn dilysu'n llwyddiannus fod technoleg osciliad pelydr laser nid yn unig yn perfformio'n rhagorol mewn weldio pas sengl ond hefyd yn gallu cael ei gymhwyso'n llwyddiannus i weldio pas amlhaenog, aml{{40 o blatiau trwchus gyda gofynion hynod heriol. Mae hyn yn dangos bod gan y dechnoleg ffenestr broses sefydlog ac ailadroddadwyedd da, gyda photensial mawr i ddatrys problemau cymwysiadau peirianneg mawr, ac mae'n nodi trawsnewidiad llwyddiannus canlyniadau ymchwil labordy yn ddatrysiad weldio plât trwchus o ansawdd uchel dibynadwy ac uchel.
04 Casgliad:
Mae'r papur hwn yn ymhelaethu'n systematig ar, ac yn gwirio, effeithiolrwydd sylweddol technoleg osciliad pelydr laser wrth fynd i'r afael â diffygion allweddol (mandylledd a diffyg ymasiad) mewn -gwifren fwlch-weldio wedi'i fwydo â dur gwrthstaen 40mm o drwch 316L. Gan wynebu heriau weldio treiddiad dwfn traddodiadol, sy'n dioddef o fandylledd sylweddol oherwydd ansefydlogrwydd twll clo a diffyg ymasiad a achosir gan egni crynodedig, mae'r astudiaeth hon yn dangos y gall cyflwyno osciliad cylchol amledd uchel o'r trawst laser ddileu diffygion mandylledd yn y wythïen weldio yn llwyr a gwella ansawdd weldio yn sylweddol. Mae'r gwerth craidd yn gorwedd yn ei-ddadansoddiad mecanistig manwl. Gan ddefnyddio ffotograffiaeth cyflymder uchel, mae'r astudiaeth yn datgelu bod y dechnoleg osgiliad yn trawsnewid y modd weldio o dwll clo dwfn, ansefydlog sy'n dueddol o ddymchwel i bwll tawdd agored llydan, bas, sefydlog a hirach sy'n para. Mae'r sianel dawdd sefydlog hon yn lleihau'r caethiwed nwy yn sylfaenol ac yn darparu digon o lwybrau dianc ac amser ar gyfer unrhyw swigod a ffurfiwyd yn ddamweiniol, gan felly buro'r pwll tawdd yn effeithiol. Ar yr un pryd, mae'r osgiliad amledd uchel yn achosi effaith droi fortecs cryf yn y pwll tawdd. Mae'r llif metel tawdd gweithredol hwn nid yn unig yn dosbarthu gwres yn fwy cyfartal i waliau ochr y rhigol, gan fynd i'r afael â'r risg o ddiffyg ymasiad, ond mae hefyd yn cyflymu symudiad swigod gweddilliol i fyny trwy ei droi. Ar ben hynny, mae'r maes llif cryf hwn yn amharu ar dwf parhaus grawn colofnog bras yn ystod solidiad, gan hyrwyddo ffurfio grawn equiaxed yn rhanbarth y ganolfan weldio, cyflawni mireinio grawn, a gosod y sylfaen ar gyfer gwell priodweddau mecanyddol ar y cyd.
