Mae angen inni osod rhywfaint o gysyniad cyn mynegi.
1. Mae lleoliad is, lleoliad is yn golygu bod y cyfrifiadur â cherdyn marcio a ffynhonnell laser.
2. Safle uwch, y safle uchaf y cyfrifiadur sy'n anfon cynnwys marcio, ac mae angen meddalwedd trosglwyddo data cymharol wedi'i osod. Er enghraifft, rhaid gosod comport ym mhen uchaf y porthladd serial, a rhaid i brofwr TCP (sydd ar gael mewn ffolderi o JCZ) gael ei osod ym mhen uchaf y porthladd rhwydwaith.
A. Cyfathrebu porthladd serial
1. Cysylltwch y safle uchaf a'r safle isaf trwy wifren serial porthladd.
2. Agored "comport" yn y safle uchaf, yn gyntaf, cliciwch ar "borthladd cyfresol agored", yn ail, cliciwch "gyfluniad porthladd serial", fel llun 1.
Llun 1
Ar yr adeg hon, roedd cyfluniad porthladd serial wedi agor, fel llun 2.
Llun 2
3. Gosod paramedr porthladd serial, fel llun 3.
Llun 3
4. Tynnwch destun porthladd cyfresol yn y lle is. Cliciwch testun, dewiswch alluogi testun amrywiol, cliciwch "ychwanegu" yna dewiswch gyfathrebu porthladd cyfresol, fe welwch chi fel llun 4.
Llun 4
5. Newid y paramedr cymharol yn y safle is yn unol â chyfluniad porthladd cyfresol y safle uchaf, fel llun 5.
Rhaid i BaudRate, DataBits, StopBits a Parity fod yn union gyson. A dewiswch borthladd gan nifer y porthladd o wifren data cysylltiedig.
Dim ond pan fydd y sefyllfa uchaf a'r safle is yn gyson mae'n gallu cyfathrebu. Bydd meddalwedd marcio yn defnyddio cyfathrebu codio ASC2 oni bai eich bod yn dewis UNICODE. Os byddwch yn dewis UNICODE, yna bydd yn defnyddio UNICODE.
Gorchymyn: Gallwch olygu'r wybodaeth ddata am y cais i'r safle uchaf o'r safle is.
Llun 5
Addasu gorchymyn, cliciwch "Iawn". Bydd yn dangos y testun gorchymyn. Fel llun 6.
Llun 6
6. Cliciwch "Mark", fe'i dangosir ar y safle is fel llun isod 7.
Mae'r arwydd hwn yn golygu: mae safle is yn anfon data i'r safle uchaf trwy borthladd serial
Mae'r arwydd hwn yn golygu: cyfathrebu wedi gorffen, gan aros yn y sefyllfa uchaf yn cyflwyno data marcio
7. Ar ôl i'r wybodaeth isaf gael ei anfon, bydd y safle uchaf yn derbyn data. Ar hyn o bryd, mewnbwn y cynnwys marcio yn y safle uchaf, pwyswch "enter", yna cliciwch "dosbarthu data".
Sylwer: Ar ôl cynnwys mewnbwn marcio, mae'n rhaid ei orffen gan y wasg "enter" o'r bysellfwrdd.
Llun 8
8. Ar hyn o bryd, bydd y safle is yn nodi'r cynnwys a anfonwyd gan y safle uchaf, a bydd y prydlon yn diflannu, yna dangoswch fel gorchymyn.
Llun 9
Uchod cam 2, 3, 7 ar gyfer y safle uchaf a cham 4, 5, 6, 8 ar gyfer y safle is.
B. Cyfathrebu porthladdoedd rhwydwaith
1. Gall y rhyngrwyd, LAN neu WAN gysylltu â'r sefyllfa uchaf a'r safle is.

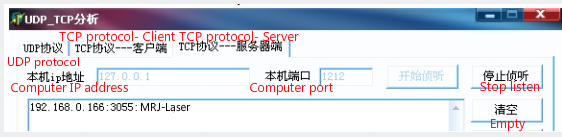

2. Agored meddalwedd TCP_tester yn y safle is, dewiswch y gweinydd TCP, dangoswch fel a ganlyn:
Llun 1
Addaswch borthladd cyfrifiadurol fel 1212, cliciwch ar "seren gwrando", dangoswch fel a ganlyn:
Llun 2
3. Tynnwch gynnwys y rhwydwaith ar y safle is. Cliciwch "testun", dewiswch "galluogi testun amrywiol", cliciwch "ychwanegu", dewiswch gyfathrebu TCP / IP, dangoswch isod:
Llun 3
Addasu ffurfweddiad yn ôl cyfeiriad IP y swydd uchaf, newid porthladd fel "1212", addasu trefn, dangoswch fel a ganlyn:
Llun 4
Cliciwch "Iawn", dangoswch fel isod:
Llun 5
4. Cliciwch "Mark", arddangosfa'r safle is fel isod. Os yw'n brydlon bod cysylltiad yn llwyddo, fe all felly addasu'r porthladd ar gyfer y safle uchaf a'r safle is.
Llun 6
5. Bydd y safle uchaf yn dangos fel isod, dangoswch y cyfeiriad IP, y porthladd a'r gorchymyn.
Llun 7
Mewnbwn y cynnwys marcio, dewiswch gyflwyno gwrthrych. (Dyma'r IP a'r porthladd ar gyfer y lle is.)
Llun 8
Ar ôl clicio "cyflwyno data", byddwch yn cael rhybudd a gyflwynir yn llwyddo.
Llun 9
6. Ar hyn o bryd, bydd y safle is yn nodi'r cynnwys a dderbyniwyd, a bydd y prydlon yn diflannu ac yna'n arddangos fel gorchymyn.
Llun 10
Uchod cam 2, 5 ar gyfer y safle uchaf, cam 3, 4, 6 ar gyfer y safle is.
Nid oes gan y dull cyfathrebu meddalwedd marcio JC wybodaeth cache ddata ac nid oes ganddo wybodaeth ddychwelyd. Os oes arnoch angen dull cyfathrebu mwy cymhleth neu ddiogelwch, rydym yn awgrymu ichi olygu eich rhaglen gyfathrebu eich hun trwy lyfrgell datblygu eilaidd trwy ddefnyddio llyfrgell datblygu eilaidd i reoli cyfathrebu marcio i gyrraedd data.
